ウインク印 引出レール LB二段

製品番号:NO.1322

  • 底付けタイプのレールです。

  • 取付簡単、4色のカラーからお選びください。

※掲載商品の色は、撮影条件などにより実際の商品の色と

多少異なる場合がありますのであらかじめご了承下さい。

​シルバー

​白

〔 製品図 〕

〔 組断面図 〕

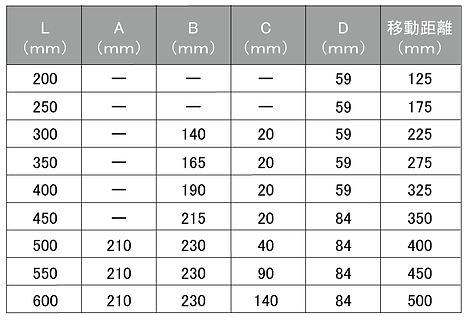

〔 寸法 〕

〔 取付方法 〕

  下記の位置に取り付けて下さい。
  RC印   : ケースの右側
  RD印   : ひきだしの右側
  LC印   : ケースの左側
  LD印   : ひきだしの左側


〔 材質 〕

  本体    : スチール
  ローラー  : ジュラコン
  リベット  : SUS430


〔 仕上げ 〕

  塗装  : 粉体塗装
  本体色 : 白・シルバー・茶・黒

〔 入り数・許容荷重 〕

  ポリ袋   : 1セット入り
  ケース   : 25セット入り
  許容荷重  : 15.0 kg

〔 推奨取付ネジ 〕

  M3.1 皿木ネジ
  M3タッピンネジ
  ※あくまで参考サイズです。

   ご使用の際にご確認ください。


製品のご注文は下記のリンクからお願い致します。




/

/

/

/

/
